お問い合わせが多い、大排気量向けのPHMを例にパーツリスト上の探し方をご紹介します。

こちらはDUCATIの900等でお馴染みの組み合わせです。ただPHMの中では特異な形状をしてます。

　(a)　　　(b)　　　　　(c)

PHM40AS1　4809　A-C-D-I-M-N-O-R-V-Z

PHM40AD1　4810　A-C-D-I-M-N-O-R-V-Z

c:詳細仕様

a:キャブレターのモデル名 / b:キャブレター番号につきましては過去の記事をご参照下さい。

さて、(c)が詳細仕様になります。一覧等で暗号の様に書かれてますが、それぞれの文字をパーツリスト上で探せば詳細が判る仕組みです。

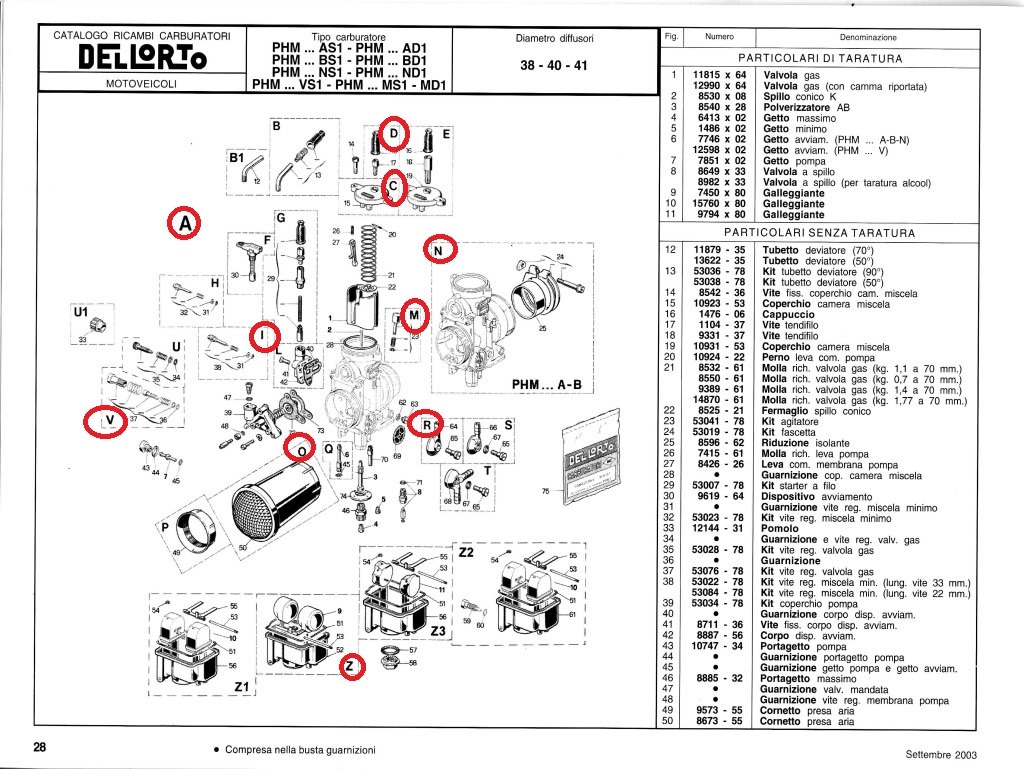

赤丸を記入してみました。

A)まずは全体でPHMになります。

C)キャブレター上側キャップになります。図示番号16で部品番号は1476-06です。

D)スロットルケーブルの調整で短いタイプ。図示番号17、1104-37です。

I)スローランニングアジャスター、図示番号38ですが、部品番号は33mmと22mmになります。

M)ティクラー仕様です

N)図示の通りで、このPHM40AS1/AD1だけはエンジン側がリジッドマウントです。

O)吸気側がファネルが付属します。図示番号が50で部品番号は8673-55になります。

R)ピペット(燃料入力側)、図示番号64で9250-38。6273-38はアルミ製です。

V)アイドリングアジャスター図示番号は37、部品番号53076-78。図上、お隣は旧型

Z)フロート/フロートボール。図示番号9の部品番号7450-80フロートは#1(8.5)、#2(12.5)、#3(6.5)で#1

注意、一部資料で7450-80は#1(10g)、#2(14g)、#3(7.5g)との表記が有りますが、現在は上記になってます。
